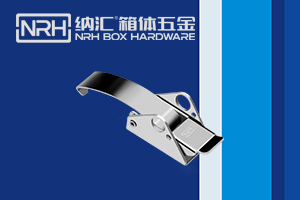

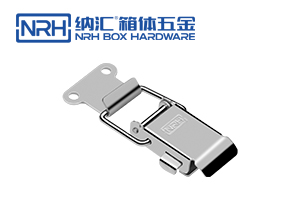

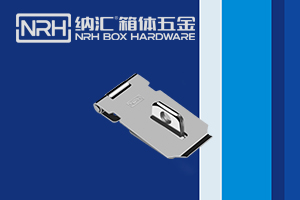

搭扣快速夾的功能
搭扣快速夾是根據平面四桿機構中雙搖桿機構的機械原理來進行設計，其基本結構是由連接桿、機架及兩連架桿等四構件組成。
當連桿與連架桿的兩鉸接點和其中一個連架桿與機架的鉸接點，三點同在一直線時，機構處于死點位置。這時，被壓緊的工件，無論有多大的反力，也無法使壓頭松開，這就是機械力的死點夾緊原理。
同時為了避免快速夾具在使用的過程，因外力負載變化和機械振動的影響，設計時，將中間鉸接點，略偏于其它兩鉸接點連線的內側，以確保在最大夾緊力的情況下，始終保持夾具機構鎖定在穩定狀態而不松脫。
夾緊力是指夾具在鎖定位置，不產生機械變形的情況下，壓頭對工件的最大壓緊力，此壓緊力產生于壓頭在力臂上調至距離安裝座最近的位置。
搭扣快速夾具的功能特點：1.結構簡單，安裝簡便。2.開啟與關閉快速，機械設備上裝卸快捷，操作方便。
